با عملکرد ترمز بادی کامیون و ترمز فنری آشنا شوید. بررسی دلیل درگیر شدن ترمز اضطراری کامیون در صورت افت فشار هوا و سازوکار ایمنی سیستم ترمز فنری.
در ترمز فنری کامیون، هوا ترمز را آزاد نگه می‌دارد و با تخلیه ناگهانی باد، فنر مکانیکی چرخ‌ها را برای جلوگیری از حادثه قفل می‌کند.
تصور کنید کامیونی سنگین در جاده در حال حرکت است و ناگهان یکی از شیلنگ‌های سیستم ترمز آن آسیب می‌بیند و تمام باد مخزن تخلیه می‌شود. در خودروهای سواری، احتمالا انتظار داریم با از کار افتادن سیستم ترمز، دیگر امکان متوقف‌کردن خودرو وجود نداشته باشد درحالی‌که در کامیون‌ها ماجرا متفاوت است. در بسیاری از کامیون‌های سنگین، کاهش فشار باد نه‌تنها ترمزها را آزاد نمی‌کند، بلکه می‌تواند باعث درگیرشدن خودکار آن‌ها شود. اما چرا مهندسان چنین سیستمی را طراحی کرده‌اند؟
ترمز بادی کامیون چگونه کار می‌کند؟
برای درک این موضوع، ابتدا باید با تفاوت سیستم ترمز کامیون و خودروهای سواری آشنا شویم. در بیشتر خودروهای سواری، از سیستم ترمز هیدرولیکی استفاده می‌شود؛ به این معنا که نیروی پای راننده از طریق روغن ترمز به چرخ‌ها منتقل می‌شود اما در کامیون‌های سنگین، به دلیل وزن بالا و نیاز به نیروی ترمزگیری قابل‌توجه، معمولا از سیستم ترمز پنوماتیکی یا همان ترمز بادی استفاده می‌شود.

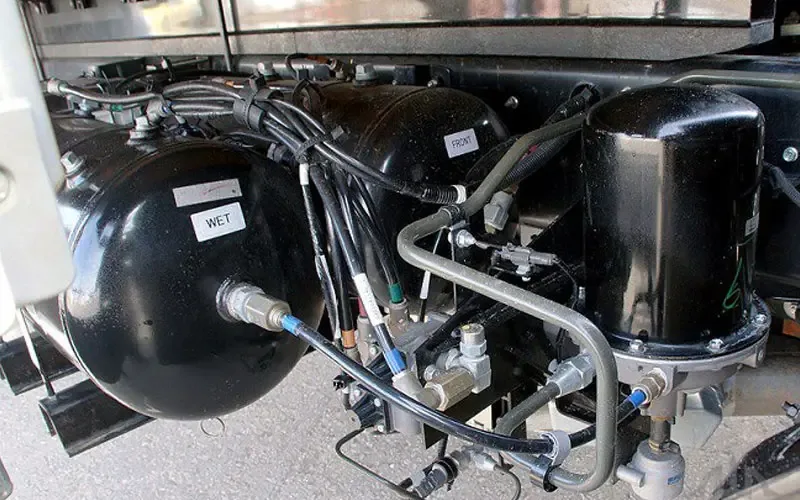

در این سیستم، کمپرسور هوای فشرده موردنیاز را تولید و در مخازن ذخیره می‌کند. هنگام فشردن پدال ترمز، هوای فشرده از طریق شیرها و مجاری مربوط به محفظه‌های ترمز می‌رسد. فشار هوا به یک دیافراگم نیرو وارد می‌کند و این نیرو از طریق میله رابط و مکانیزم ترمز به کفشک‌ها یا مجموعه ترمز دیسکی منتقل می‌شود.
با رهاکردن پدال، فشار هوای اعمال‌شده به محفظه کاهش می‌یابد و مکانیزم بازگشت، ترمز را آزاد می‌کند. بنابراین در ترمز اصلی کامیون، هوا عامل ایجاد نیروی ترمزگیری است. اما این تنها بخش ماجرا نیست.
ترمز فنری؛ راز درگیرماندن ترمز بدون باد
بسیاری از کامیون‌های سنگین علاوه بر ترمز سرویس یا همان ترمز اصلی، به سیستمی به نام ترمز فنری (Spring Brake) نیز مجهز هستند که وظیفه تأمین ترمز پارک و همچنین ترمز اضطراری را بر عهده دارد.
تفاوت اساسی ترمز فنری با ترمز سرویس در جهت عملکرد آن‌هاست. در ترمز سرویس، فشار باد باعث درگیرشدن ترمز می‌شود؛ اما در ترمز فنری، یک فنر مکانیکی قدرتمند وظیفه درگیرکردن ترمز را بر عهده دارد و فشار هوا برای آزاد نگه‌داشتن آن استفاده می‌شود.

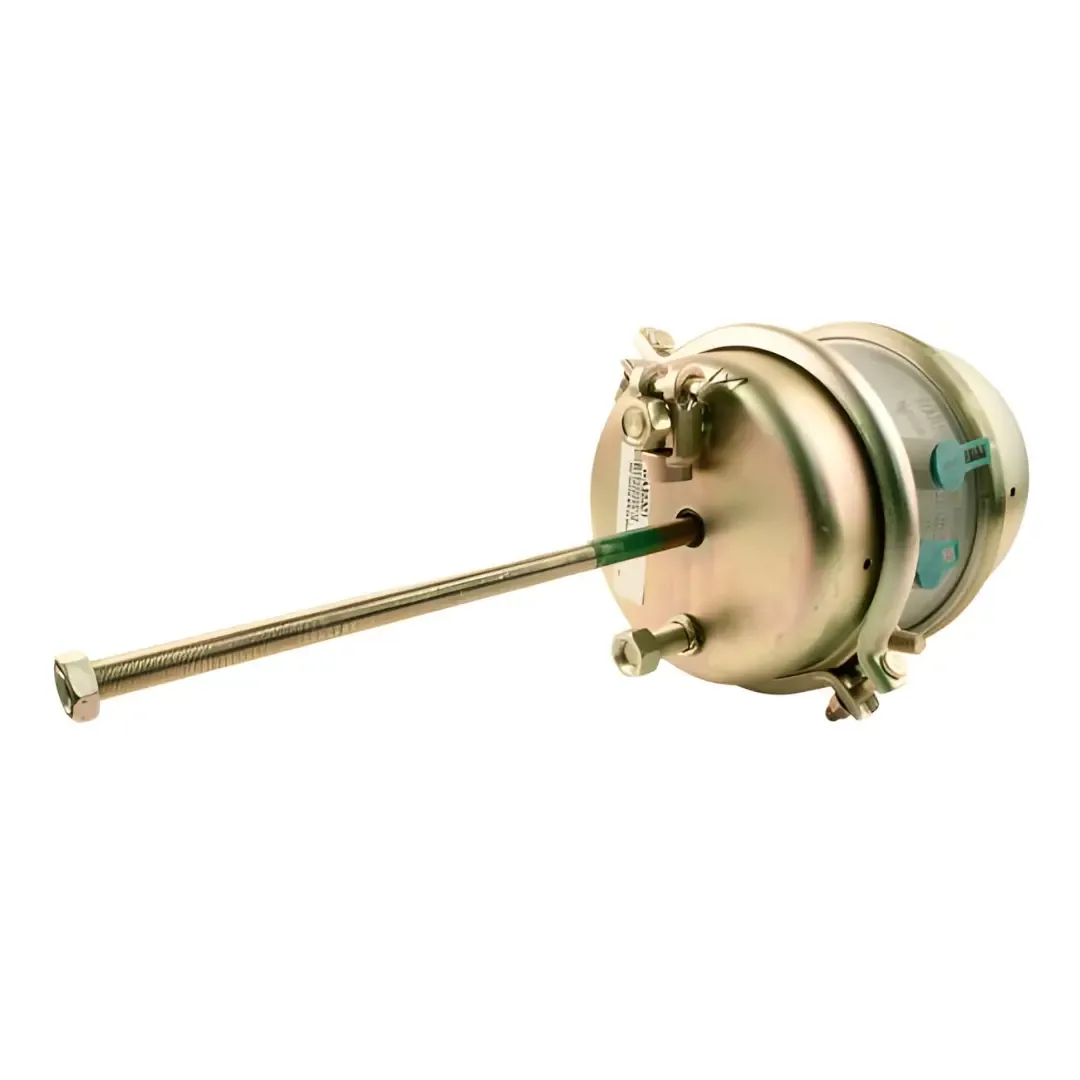

در محفظه ترمز فنری، یک فنر مارپیچی بسیار قدرتمند قرار گرفته است. هنگامی که کامیون روشن است و فشار هوای سیستم به محدوده کاری مناسب می‌رسد، هوای فشرده وارد محفظه شده و فنر را فشرده نگه می‌دارد. در نتیجه، ترمز آزاد می‌ماند و کامیون می‌تواند حرکت کند.
اما وقتی راننده ترمز پارک را فعال می‌کند یا فشار باد سیستم به میزان خطرناکی کاهش می‌یابد، هوای داخل محفظه تخلیه می‌شود. در این وضعیت، فنر از حالت فشرده خارج شده و با اعمال نیروی مکانیکی به مکانیزم ترمز، چرخ‌ها را درگیر می‌کند.
به بیان ساده، در این سیستم برای آزادماندن ترمز به باد نیاز داریم، نه برای ترمزگرفتن.
چرا مهندسان چنین سیستمی طراحی کرده‌اند؟
دلیل اصلی این طراحی، ایجاد یک سازوکار ایمن در برابر خرابی (Fail-safe) است. تصور کنید کامیونی با بار چند ده تنی در یک سراشیبی حرکت می‌کند و به دلیل پارگی لوله یا خرابی کمپرسور، فشار هوای سیستم ترمز به‌تدریج کاهش می‌یابد. اگر تنها به فشار هوا برای ترمزگیری وابسته بودیم، خرابی سیستم می‌توانست به معنای ازدست‌رفتن کامل توان ترمزگیری باشد.
ترمز فنری برای جلوگیری از چنین وضعیتی طراحی شده است. با افت فشار هوا، فنرهای مکانیکی وارد عمل می‌شوند و ترمزها را به‌صورت خودکار درگیر می‌کنند. به این ترتیب، خرابی سیستم تأمین هوا لزوما به معنای رهاشدن کامیون و ناتوانی آن در توقف نیست.
البته این عملکرد به معنای توقف آنی و بدون خطر کامیون نیست. درگیری ترمز فنری ممکن است باعث کاهش شدید سرعت و توقف ناخواسته خودرو شود و کنترل آن، به‌خصوص در سرعت‌های بالا یا مسیرهای لغزنده، دشوار باشد.
در بسیاری از سیستم‌ها، وقتی فشار هوا به محدوده‌ای حدود ۲۰ تا ۴۵ PSI می‌رسد، ترمزهای فنری فعال می‌شوند. مقدار دقیق به طراحی و تنظیمات سازنده بستگی دارد. به همین دلیل، راننده نباید منتظر فعال‌شدن خودکار ترمزهای فنری بماند و باید با مشاهده هشدار افت فشار باد، در اولین فرصت و در محلی امن توقف کند.
آیا تمام ترمزهای کامیون با خالی‌شدن باد قفل می‌شوند؟
خیر. این نکته یکی از مهم‌ترین جزئیاتی است که نباید در توضیح عملکرد ترمز بادی نادیده گرفت.

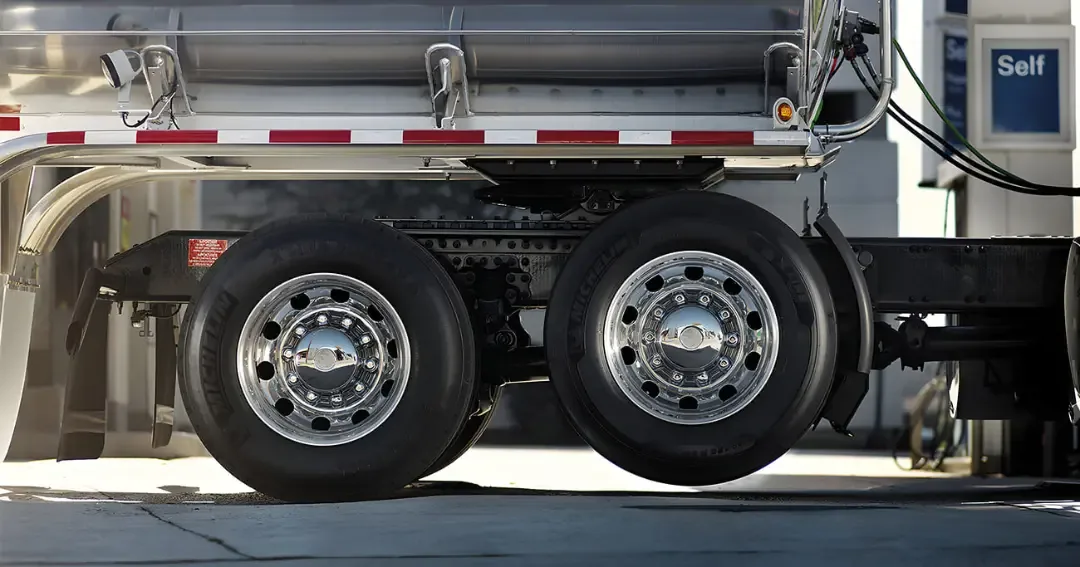

ترمز فنری معمولا روی محورهای عقب کشنده و محورهای تریلر نصب می‌شود و لزوما تمام چرخ‌های کامیون از همین سازوکار استفاده نمی‌کنند. همچنین در برخی طراحی‌ها، مدارهای ترمز به‌گونه‌ای تفکیک شده‌اند که خرابی یک مدار، بلافاصله تمام عملکرد ترمز را از بین نبرد.
از طرف دیگر، عملکرد ترمز فنری به سلامت قطعات مکانیکی و تنظیم صحیح ترمزها وابسته است. اگر مکانیزم ترمز دچار فرسودگی، تنظیم نامناسب یا نقص فنی باشد، حتی درگیرشدن فنر نیز الزاما به توقف مطمئن خودرو منجر نمی‌شود.

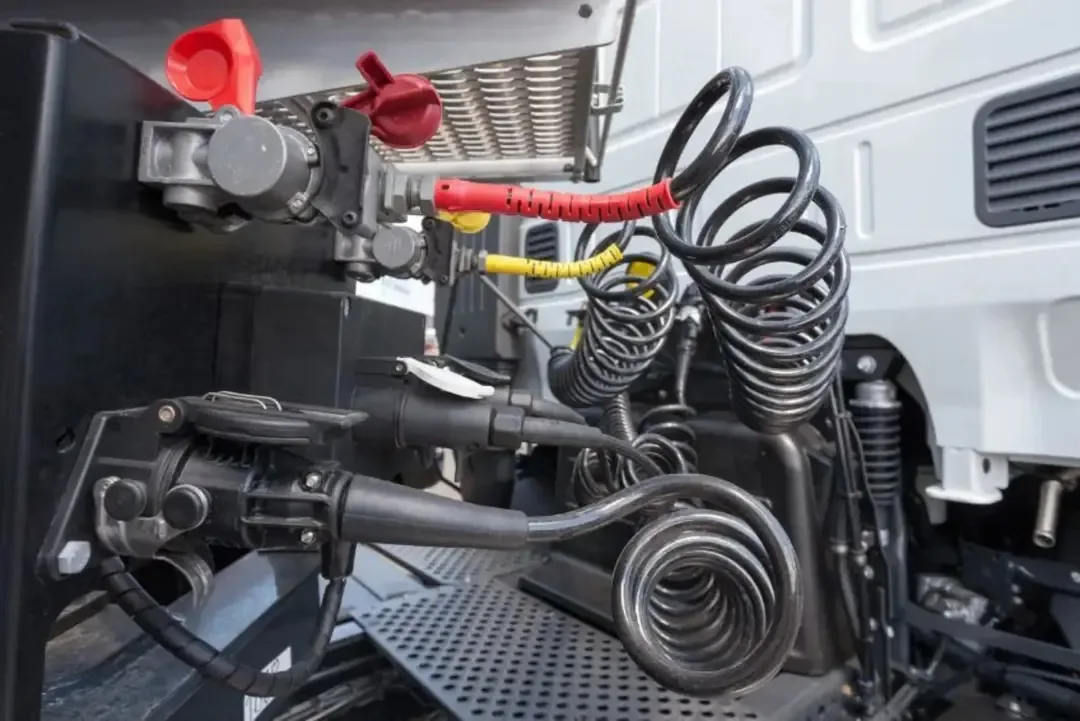

نکته دیگر اینکه در کامیون و تریلر، مدارهای ترمز می‌توانند عملکرد متفاوتی داشته باشند. در برخی سیستم‌ها، افت فشار در خط تغذیه تریلر موجب فعال‌شدن ترمزهای فنری آن می‌شود تا تریلر از حرکت آزادانه بازبماند.
آیا می‌توان ترمز فنری را بدون فشار باد آزاد کرد؟
از نظر فنی، در شرایط اضطراری و برای جابه‌جایی یا تعمیر خودرو، امکان آزادکردن مکانیکی برخی ترمزهای فنری وجود دارد. این کار معمولا با استفاده از پیچ مخصوصی به نام Caging Bolt انجام می‌شود که فنر قدرتمند داخل محفظه را به‌صورت مکانیکی فشرده و مهار می‌کند.
با این حال، این فرایند یک اقدام تعمیراتی و اضطراری است، نه راهکاری برای ادامه رانندگی با سیستم ترمز معیوب. فنر داخل محفظه ترمز تحت فشار بسیار زیادی قرار دارد و دستکاری یا بازکردن غیراصولی آن می‌تواند باعث آزادشدن ناگهانی قطعات و بروز آسیب جدی شود. به همین دلیل، تعمیر این مجموعه باید به افراد متخصص سپرده شود.
جمع‌بندی؛ ایمنی با یک منطق معکوس
راز درگیرماندن ترمز کامیون پس از خالی‌شدن باد، استفاده از ترمزهای فنری است؛ سامانه‌ای که منطق عملکرد آن با ترمز اصلی تفاوت دارد. در این سیستم، فشار باد فنر قدرتمند را در حالت فشرده نگه می‌دارد و با کاهش فشار، فنر آزاد شده و ترمز را درگیر می‌کند.
این طراحی یک نمونه روشن از مهندسی ایمنی در خودروهای سنگین است: سیستمی که به‌جای وابستگی کامل به عملکرد بی‌وقفه تجهیزات، تلاش می‌کند در صورت بروز خرابی نیز به وضعیت ایمن‌تری بازگردد. به همین دلیل، در کامیون‌های مجهز به این فناوری، خالی‌شدن باد لزوما به معنای ازدست‌رفتن ترمز نیست؛ بلکه در شرایط مشخص، دقیقا برعکس عمل می‌کند.
اگر شما هم در این‌باره تجربه یا دانشی دارید، آن را از طریق بخش نظرات با ما در میان بگذارید.
