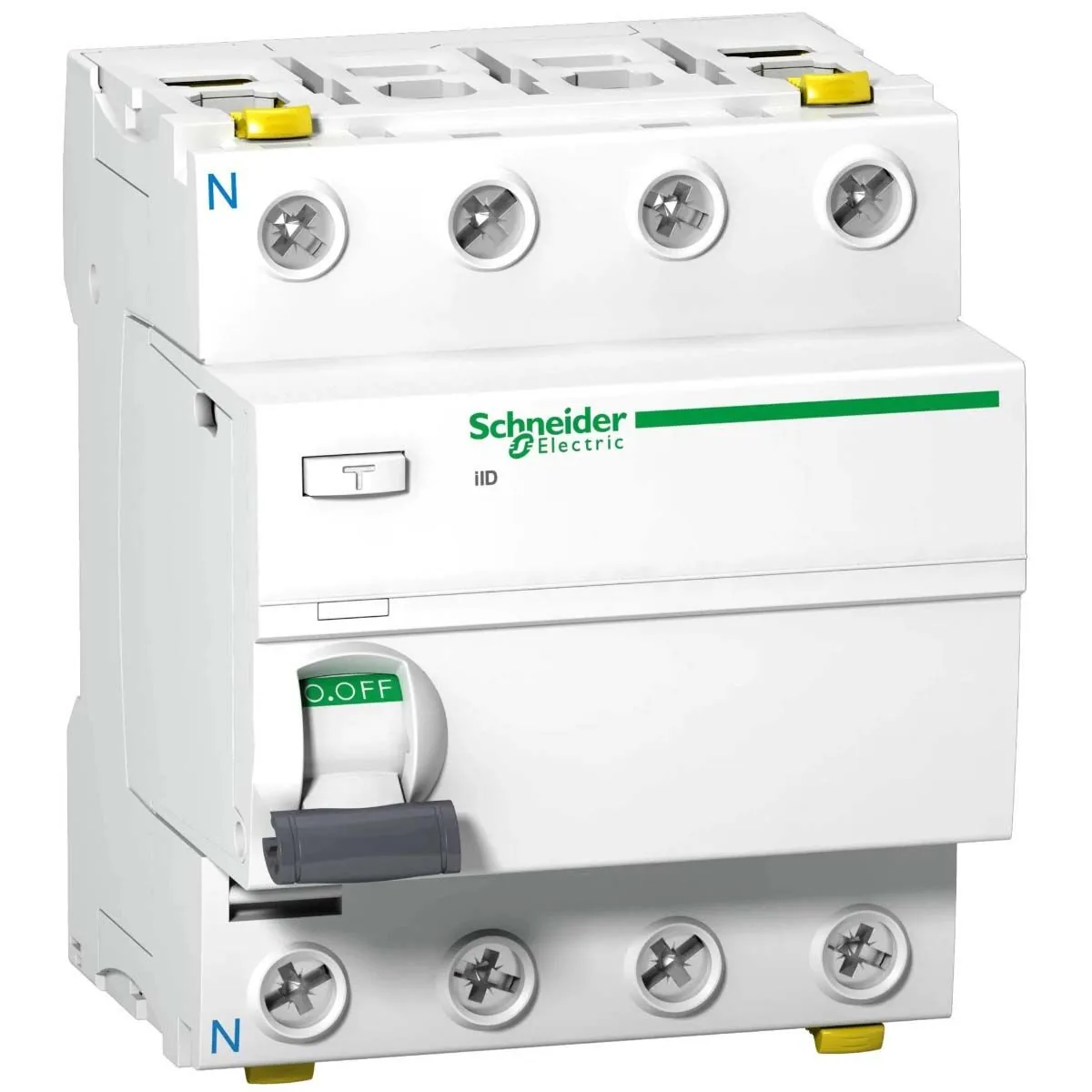

راهنمای فنی انتخاب کلید محافظ جان بر اساس جریان نامی، حساسیت نشتی، نوع مدار و تعداد پل؛ همراه با بررسی تفاوت RCCB و RCBO و نکات مهم نصب.
رپرتاژ آگهی: انتخاب تجهیزات حفاظتی مناسب، یکی از مهم‌ترین مراحل طراحی و اجرای تابلوهای برق صنعتی و ساختمانی است. در این میان، کلید محافظ جان وظیفه تشخیص جریان نشتی و قطع مدار در شرایط مشخص را بر عهده دارد. انتخاب نادرست این تجهیز می‌تواند باعث قطع‌های ناخواسته، کاهش قابلیت اطمینان سیستم یا ایجاد تصور اشتباه از سطح حفاظت مدار شود.
برای انتخاب صحیح کلید محافظ جان باید عواملی مانند جریان نامی، حساسیت جریان نشتی، نوع بار الکتریکی، تعداد پل‌ها و هماهنگی با سایر تجهیزات حفاظتی بررسی شوند. این راهنما با رویکرد دستورالعمل فنی تدوین شده و مراحل انتخاب، مشخصات مهم و اشتباهات رایج را برای مهندسان برق، تکنسین‌های تابلو و خریداران تجهیزات الکتریکی توضیح می‌دهد.

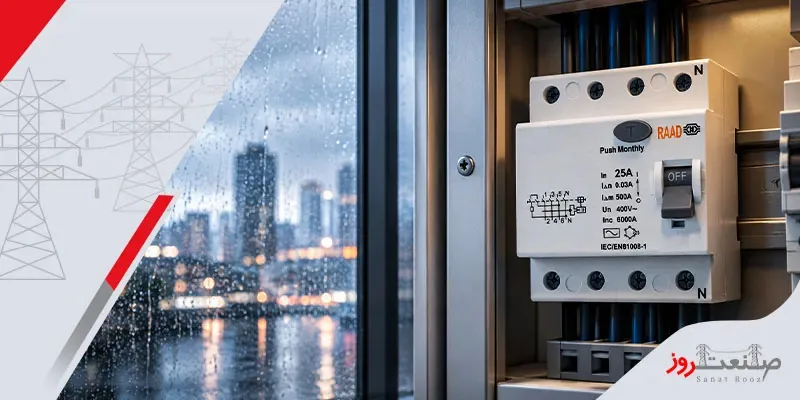

کلید محافظ جان چیست و چه وظیفه‌ای در مدار دارد؟
کلید محافظ جان تجهیزی حفاظتی است که اختلاف جریان عبوری از هادی‌های فعال مدار را پایش می‌کند و در صورت رسیدن جریان تفاضلی به شرایط عملکرد تعیین‌شده، مدار را قطع می‌کند. این تجهیز با هدف کاهش خطر برق‌گرفتگی ناشی از برخی خطاهای نشتی جریان و کاهش مخاطرات ناشی از عیب عایقی در سیستم‌های الکتریکی استفاده می‌شود.
در مدارهای معمول، مجموع برداری جریان‌های عبوری از هادی‌های فعال باید نزدیک به صفر باشد. زمانی که بخشی از جریان از مسیر ناخواسته‌ای مانند بدنه تجهیزات یا زمین عبور کند، تعادل جریان‌ها تغییر می‌کند و تجهیز حفاظت جریان تفاضلی می‌تواند این وضعیت را تشخیص دهد.
اصول عملکرد کلید محافظ جان
بسیاری از کلیدهای محافظ جان از یک ترانسفورماتور جریان تفاضلی برای بررسی تعادل جریان‌ها استفاده می‌کنند. در شرایط عادی، میدان‌های مغناطیسی ناشی از جریان‌های رفت و برگشت یکدیگر را خنثی می‌کنند. در صورت وقوع نشتی، عدم تعادل ایجادشده توسط مکانیزم تشخیص شناسایی می‌شود و در صورت تحقق شرایط عملکرد، فرمان قطع صادر می‌شود.
به‌عنوان مثال، در یک مدار تک‌فاز، اگر جریان عبوری از فاز ۱۰ آمپر و جریان بازگشتی از نول ۹.۹۶ آمپر باشد، اختلاف جریان برابر با ۰.۰۴ آمپر یا ۴۰ میلی‌آمپر خواهد بود. این مقدار از حساسیت نامی ۳۰ میلی‌آمپر بیشتر است؛ بنابراین یک کلید سالم با حساسیت ۳۰ میلی‌آمپر، در شرایط آزمون استاندارد و با توجه به نوع شکل موج نشتی، باید مطابق مشخصات عملکرد خود واکنش نشان دهد.
البته کلید محافظ جان همه انواع برق‌گرفتگی را تشخیص نمی‌دهد. برای نمونه، تماس هم‌زمان با فاز و نول که جریان رفت و برگشت متعادلی ایجاد کند، ممکن است موجب عملکرد این تجهیز نشود.
تفاوت RCD، RCCB و RCBO
اصطلاح RCD به خانواده تجهیزات حفاظت جریان تفاضلی اشاره دارد. دو نوع پرکاربرد این تجهیزات، RCCB و RCBO هستند که از نظر عملکرد حفاظتی تفاوت مهمی دارند.
| نوع تجهیز | عملکرد حفاظتی | کاربرد |
| RCD | عنوان عمومی تجهیزات حفاظت جریان تفاضلی | حفاظت در برابر جریان نشتی |
| RCCB | تشخیص جریان تفاضلی بدون حفاظت داخلی اضافه‌جریان | مدارهایی با حفاظت اضافه‌جریان مجزا |
| RCBO | حفاظت جریان تفاضلی همراه با اضافه‌بار و اتصال کوتاه | مدارهای نهایی با حفاظت ترکیبی |
کلید RCCB به‌تنهایی جایگزین کلید مینیاتوری یا سایر تجهیزات حفاظت اضافه‌جریان نیست. در مقابل، RCBO دو عملکرد حفاظت جریان تفاضلی و اضافه‌جریان را در یک تجهیز ترکیب می‌کند.
مشخصات فنی مهم در انتخاب کلید محافظ جان
انتخاب کلید محافظ جان نباید صرفاً بر اساس قیمت یا تعداد پل انجام شود. هر مدل دارای مشخصات الکتریکی مشخصی است که باید با شرایط مدار، الزامات حفاظتی و دستورالعمل سازنده تطبیق داده شود.
جریان نامی In
جریان نامی نشان می‌دهد تجهیز برای عبور چه مقدار جریان در شرایط تعیین‌شده طراحی شده است. در میان مدل‌های رایج، جریان‌های نامی ۲۵، ۴۰ و ۶۳ آمپر دیده می‌شوند؛ بااین‌حال، محدوده دقیق جریان‌ها به سری محصول و مشخصات سازنده بستگی دارد.
برای انتخاب جریان نامی باید جریان طراحی مدار، حفاظت اضافه‌جریان بالادست یا پایین‌دست، شرایط نصب و محدودیت‌های حرارتی بررسی شود. انتخاب یک RCCB با جریان نامی بالاتر، به معنی تأمین حفاظت اضافه‌بار برای مدار نیست.
حساسیت جریان نشتی IΔn
حساسیت جریان نشتی یا جریان تفاضلی نامی، یکی از اصلی‌ترین پارامترهای انتخاب کلید محافظ جان است. این مقدار با میلی‌آمپر بیان می‌شود و نقش مهمی در نوع حفاظت مورد انتظار دارد.
| حساسیت نامی | کاربرد متداول | نکته فنی |
| ۳۰ میلی‌آمپر | حفاظت تکمیلی اشخاص در مدارهای مشمول الزامات مربوط | جایگزین ارت و سایر اقدامات حفاظتی نیست |
| ۱۰۰ میلی‌آمپر | برخی طرح‌های حفاظت خطای زمین و توزیع | نیازمند بررسی الزامات و هماهنگی حفاظتی |
| ۳۰۰ میلی‌آمپر | برخی کاربردهای کاهش خطر آتش‌سوزی ناشی از خطای زمین | جایگزین حفاظت تکمیلی ۳۰ میلی‌آمپر اشخاص نیست |
استفاده از حساسیت ۳۰ میلی‌آمپر در بسیاری از مدارهای نهایی به‌عنوان حفاظت تکمیلی رایج است، اما انتخاب مقدار نهایی باید بر اساس استانداردهای نصب، نوع شبکه و کاربرد مدار انجام شود.
نوع کلید محافظ جان؛ تیپ AC، A، F و B
شکل موج جریان نشتی در تجهیزات مختلف یکسان نیست. برخی بارها جریان نشتی متناوب سینوسی ایجاد می‌کنند، درحالی‌که تجهیزات دارای مدارهای الکترونیکی ممکن است مؤلفه‌های پالسی یا فرکانسی متفاوتی داشته باشند.
تیپ AC برای تشخیص جریان‌های تفاضلی متناوب سینوسی در شرایط تعریف‌شده طراحی شده است. تیپ A علاوه بر جریان متناوب سینوسی، برخی جریان‌های تفاضلی مستقیم پالسی را نیز تشخیص می‌دهد.
تیپ F برای شرایط مشخص مرتبط با برخی بارهای دارای کنترل فرکانس و تیپ B برای طیف گسترده‌تری از جریان‌های تفاضلی، از جمله جریان مستقیم صاف، طراحی شده‌اند. البته انتخاب هر تیپ باید مطابق ویژگی بار، الزامات نصب و مستندات سازنده انجام شود.
استفاده از تیپ AC برای هر مدار دارای تجهیزات الکترونیکی، بدون بررسی شکل موج احتمالی جریان نشتی، تصمیم فنی مناسبی نیست.
تعداد پل‌ها و ساختار مدار
تعداد پل‌های کلید محافظ جان باید با تعداد هادی‌های فعال مدار و ساختار شبکه هماهنگ باشد. مدل‌های دوپل معمولاً در مدارهای تک‌فاز فاز و نول کاربرد دارند و مدل‌های چهارپل در بسیاری از مدارهای سه‌فاز دارای نول استفاده می‌شوند.
در سیستم‌های سه‌فاز بدون نول نیز نحوه انتخاب و اتصال تجهیز باید با طراحی شبکه و دستورالعمل سازنده مطابقت داشته باشد. عبور صحیح هادی‌های فعال از مسیر اندازه‌گیری جریان تفاضلی اهمیت زیادی دارد.
هادی حفاظتی PE نباید مانند هادی‌های فعال از مسیر اندازه‌گیری کلید عبور داده شود و نحوه اتصال نول باید مطابق طراحی مدار و الزامات سازنده باشد.

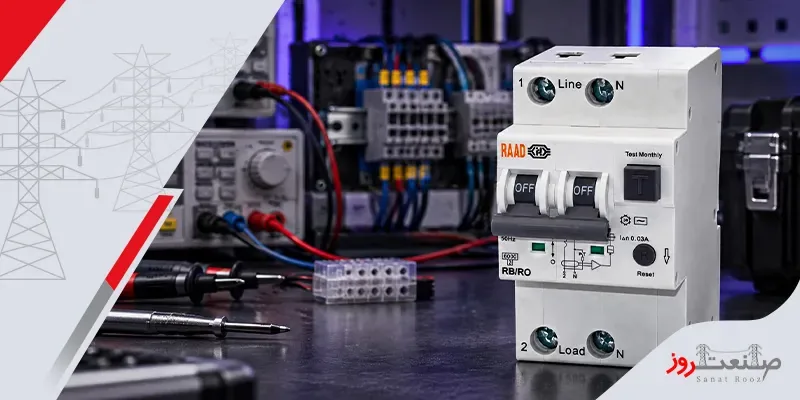

دستورالعمل مرحله‌به‌مرحله انتخاب کلید محافظ جان
برای انتخاب اصولی کلید محافظ جان، بهتر است فرآیند تصمیم‌گیری به چند مرحله مشخص تقسیم شود. این روش احتمال اشتباه در تعیین حساسیت، تیپ و جریان نامی را کاهش می‌دهد.
مرحله اول؛ شناسایی نوع شبکه و کاربرد مدار
ابتدا مشخص کنید تابلو برق برای یک ساختمان مسکونی، واحد تجاری، کارگاه صنعتی یا مجموعه‌ای از تجهیزات کنترلی طراحی شده است. سپس نوع شبکه زمین، تعداد فازها، وضعیت نول و ماهیت بارهای متصل را بررسی کنید.
این اطلاعات تعیین می‌کنند که چه نوع حفاظت جریان تفاضلی موردنیاز است و چه محدودیت‌هایی در انتخاب تجهیز وجود دارد.
مرحله دوم؛ تعیین جریان طراحی و جریان نامی
جریان طراحی مدار باید بر اساس توان و ویژگی بارها محاسبه شود. برای بار تک‌فاز، در شرایط مناسب می‌توان از رابطه زیر استفاده کرد:
I = P / (U × cosφ)
در این رابطه، I جریان، P توان اکتیو، U ولتاژ و cosφ ضریب توان است.
این محاسبه فقط نقطه شروع انتخاب تجهیزات است. جریان راه‌اندازی، هم‌زمانی بارها، دمای محیط، روش نصب و هماهنگی با تجهیزات حفاظتی نیز باید بررسی شوند.
مرحله سوم؛ تعیین حساسیت جریان نشتی
پس از شناسایی کاربرد مدار، حساسیت مناسب انتخاب می‌شود. برای مدارهایی که به حفاظت تکمیلی اشخاص نیاز دارند، مقدار ۳۰ میلی‌آمپر در بسیاری از استانداردهای نصب مطرح است.
برای کاربردهای دیگر، انتخاب حساسیت بالاتر باید با توجه به هدف حفاظت، زمان قطع، مقاومت مسیر خطا و هماهنگی تجهیزات انجام شود. حساسیت کمتر همیشه به معنی طراحی بهتر نیست؛ زیرا جریان‌های نشتی طبیعی تجهیزات نیز می‌توانند بر عملکرد سیستم تأثیر بگذارند.
مرحله چهارم؛ انتخاب تیپ متناسب با بار
در این مرحله باید بررسی شود که بارهای متصل چه نوع جریان نشتی احتمالی ایجاد می‌کنند. وجود درایو، یکسوساز، اینورتر یا تجهیزات دارای الکترونیک قدرت ممکن است نیاز به انتخاب تیپ متفاوتی ایجاد کند.
انتخاب تیپ فقط از روی عنوان کلی بار انجام نمی‌شود و لازم است الزامات سازنده دستگاه مصرف‌کننده نیز بررسی شود.
مرحله پنجم؛ بررسی هماهنگی حفاظتی
در تابلوهایی که چند کلید محافظ جان در سطوح مختلف نصب می‌شوند، باید احتمال قطع هم‌زمان یا ناخواسته بررسی شود. انتخاب حساسیت، زمان عملکرد و نوع تجهیزات بالادست و پایین‌دست در هماهنگی حفاظتی نقش دارند.
همچنین RCCB باید در برابر اضافه‌جریان و اتصال کوتاه طبق مشخصات سازنده حفاظت شود. ظرفیت تحمل اتصال کوتاه مشروط و تجهیزات حفاظتی همراه، از جمله اطلاعاتی هستند که باید در دیتاشیت بررسی شوند.
مثال کاربردی؛ انتخاب کلید محافظ جان برای یک تابلو توزیع
فرض کنید یک تابلو توزیع تک‌فاز با ولتاژ نامی ۲۳۰ ولت، چند مدار روشنایی و پریز را تغذیه می‌کند. جریان طراحی مجموع بارهای هم‌زمان تابلو ۲۸ آمپر برآورد شده و حفاظت اضافه‌جریان مناسب نیز در طراحی پیش‌بینی شده است.
در این شرایط، یک RCCB دوپل با جریان نامی ۴۰ آمپر می‌تواند به‌عنوان یکی از گزینه‌های اولیه بررسی شود؛ مشروط بر اینکه هماهنگی آن با حفاظت اضافه‌جریان، شرایط نصب و مشخصات سازنده تأیید شود.
اگر مدارهای موردنظر طبق مقررات به حفاظت تکمیلی ۳۰ میلی‌آمپر نیاز داشته باشند، باید این الزام نیز در انتخاب لحاظ شود. نوع بارهای الکترونیکی متصل تعیین می‌کند که آیا تیپ A یا تیپ دیگری مناسب است.
| پارامتر | مقدار فرضی | معیار بررسی |
| ولتاژ مدار | ۲۳۰ ولت تک‌فاز | سازگاری با ولتاژ نامی تجهیز |
| جریان طراحی | ۲۸ آمپر | بررسی گزینه ۴۰ آمپر با هماهنگی حفاظتی |
| حساسیت موردنیاز | ۳۰ میلی‌آمپر | براساس الزامات حفاظت تکمیلی |
| نوع تجهیز | RCCB دوپل | نیازمند حفاظت اضافه‌جریان مجزا |
| تیپ جریان تفاضلی | وابسته به بار | بررسی شکل موج نشتی و مستندات سازنده |
این مثال یک روش اولیه انتخاب را نشان می‌دهد و جایگزین طراحی تفصیلی، بررسی استانداردهای محل نصب یا تأیید مهندس مسئول نیست.
اشتباهات رایج در انتخاب و استفاده از کلید محافظ جان
یکی از اشتباهات متداول، انتخاب کلید محافظ جان صرفاً بر اساس آمپراژ درج‌شده روی بدنه است. جریان نامی و حساسیت جریان نشتی دو مشخصه متفاوت هستند و هر دو باید جداگانه بررسی شوند.
اشتباه دیگر، استفاده از RCCB بدون پیش‌بینی حفاظت اضافه‌جریان مناسب است. این تجهیز برای تشخیص جریان تفاضلی طراحی شده و به‌تنهایی وظیفه حفاظت مدار در برابر اضافه‌بار یا اتصال کوتاه را انجام نمی‌دهد.
انتخاب تیپ نامناسب برای بارهای الکترونیکی، اتصال اشتباه نول مدارهای مختلف و عدم توجه به جریان نشتی طبیعی تجهیزات نیز می‌تواند موجب عملکرد نامطلوب شود.
در عیب‌یابی قطع‌های مکرر، نباید حساسیت تجهیز را صرفاً برای جلوگیری از قطع افزایش داد یا حفاظت را از مدار خارج کرد. ابتدا باید وضعیت عایق‌بندی، نشتی تجهیزات، سیم‌بندی و شرایط شبکه توسط فرد متخصص بررسی شود.

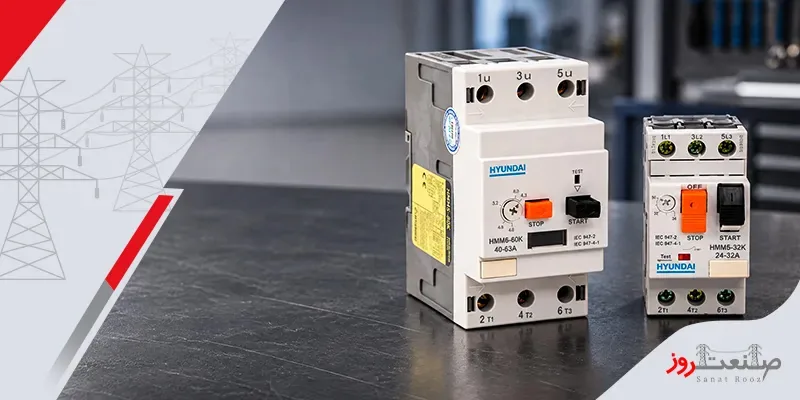

نکات مهم نصب، آزمون و نگهداری
نصب کلید محافظ جان باید توسط فرد واجد صلاحیت و مطابق نقشه تابلو، مقررات الکتریکی و دستورالعمل سازنده انجام شود. پیش از هرگونه کار روی تجهیزات، ایزوله‌سازی مدار و اطمینان از بی‌برق بودن آن با روش‌های ایمن ضروری است.
پس از نصب، آزمون‌های موردنیاز باید با ابزار مناسب و مطابق مقررات انجام شوند. دکمه TEST روی بسیاری از کلیدها برای بررسی بخشی از مکانیزم عملکرد تعبیه شده است، اما استفاده از آن جایگزین آزمون‌های کامل نصب، بررسی زمان قطع یا کنترل پیوستگی هادی حفاظتی نیست.
برنامه آزمون دوره‌ای نیز باید مطابق دستورالعمل سازنده، شرایط محیطی و الزامات بهره‌برداری تعیین شود.
بررسی کلید محافظ جان اشنایدر برای کاربردهای مختلف
در انتخاب تجهیزات حفاظتی، علاوه بر مشخصات الکتریکی، دسترسی به دیتاشیت معتبر، تنوع مدل‌ها و امکان تطبیق کد فنی با نیاز پروژه اهمیت دارد.
کلید محافظ جان اشنایدر در سری‌ها و مدل‌های مختلف عرضه می‌شود و بسته به کد محصول می‌تواند دارای جریان نامی، حساسیت، تیپ و تعداد پل متفاوتی باشد. بنابراین هنگام بررسی محصولات اشنایدر الکتریک، باید مشخصات دقیق همان مدل با نیاز تابلو مطابقت داده شود.
برای بررسی مدل‌های موجود و مقایسه مشخصات، می‌توان به مجموعه محافظ جان اشنایدر در فروشگاه صنعت روز مراجعه کرد. بررسی کد فنی و دیتاشیت پیش از خرید کمک می‌کند تجهیز انتخاب‌شده با الزامات پروژه هماهنگ باشد.
چک‌لیست نهایی انتخاب کلید محافظ جان
پیش از نهایی‌کردن انتخاب، لازم است موارد زیر کنترل شوند:
- نوع شبکه، ولتاژ و تعداد هادی‌های فعال مشخص شده باشد.
- جریان طراحی مدار و جریان نامی تجهیز بررسی شده باشد.
- حساسیت جریان نشتی متناسب با هدف حفاظت انتخاب شده باشد.
- تیپ کلید با شکل موج احتمالی جریان نشتی بار سازگار باشد.
- هماهنگی RCCB با حفاظت اضافه‌جریان تأیید شده باشد.
- شرایط نصب، دما و محدودیت‌های سازنده بررسی شده باشند.
- الزامات مربوط به حفاظت اشخاص، خطای زمین و هماهنگی حفاظتی رعایت شده باشند.
- کد فنی و مشخصات محصول با مستندات رسمی سازنده تطبیق داده شده باشند.
جمع‌بندی
انتخاب صحیح کلید محافظ جان به بررسی مجموعه‌ای از پارامترهای الکتریکی و شرایط بهره‌برداری وابسته است. جریان نامی، حساسیت نشتی، نوع جریان تفاضلی، تعداد پل‌ها و هماهنگی با سایر تجهیزات حفاظتی از مهم‌ترین معیارهایی هستند که باید پیش از خرید و نصب بررسی شوند.
استفاده از یک روش مرحله‌به‌مرحله، همراه با مراجعه به دیتاشیت رسمی و رعایت استانداردهای مرتبط، احتمال انتخاب نادرست را کاهش می‌دهد. در پروژه‌های صنعتی و ساختمانی، تصمیم نهایی باید براساس مشخصات واقعی مدار و الزامات ایمنی انجام شود.
